Specifikace JAD
Metrické jednotky
Imperiální jednotky
PED
ASME
Typ |
|
Plocha přenosu teplam2 |
Průměr trubkymm |
Hmotnostkg |
Objem strany trubek (objem vody v trubkách, pozn. překl.)l |
Objem strany pláště (objem vody mezi trubkami a pláštěm, pozn. překl.)l |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JAD (K) 3.18 | 114 | 1260 | 1604 | 101,6 | 2,2 | 8 | 26 | 4,8 | 5 | |||||||||||
| JAD (K) 5.36 | 132 | 1220 | 1604 | 139,7 | 3,6 | 8 | 42,5 | 7,8 | 9,5 | |||||||||||
| JAD (K) 6.50 | 136 | 1220 | 1604 | 159 | 5,7 | 8 | 49,5 | 11,4 | 12,8 | |||||||||||
| JAD (K) 6.50.10 | 136 | 1220 | 1604 | 159 | 4,8 | 10 | 48,5 | 10,8 | 13,4 | |||||||||||
| JAD (K) 14.163 | 220 | 1467 | 1820 | 2238 | 323,9 | 24,7 | 8 | 192 | 39,4 | 48,6 | ||||||||||
| JAD (K) 14.163.10 | 220 | 1467 | 1820 | 2238 | 323,9 | 18,2 | 10 | 165,8 | 47,4 | 50 | ||||||||||
| JAD (K) 15.177.10 | 340 | 1235 | 2037 | 2640 | 406,4 | 35,5 | 10 | 349,8 | 81,1 | 128,8 | ||||||||||
| JAD (K) 15.177.10.75 | 340 | 485 | 1287 | 1890 | 406,4 | 16,5 | 10 | 225 | 51,8 | 65 | ||||||||||
| JAD (K) 15.177.10.100 | 340 | 735 | 1537 | 2140 | 406,4 | 22,5 | 10 | 268 | 65,5 | 91 | ||||||||||
| JAD (K) 26.480 | 560 | 1460 | 2040 | 2890 | 508 | 77,4 | 8 | 661,16 | 154,7 | 145,3 | ||||||||||
Typ |
|
Plocha přenosu teplaft2 |
Průměr trubkyin |
Hmotnostlb |
Objem strany trubek (objem vody v trubkách, pozn. překl.)gal |
Objem strany pláště (objem vody mezi trubkami a pláštěm, pozn. překl.)gal |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JAD (K) 3.18 | 4,49 | 49,61 | 63,15 | 4,00 | 23,67 | 0,31 | 57,32 | 1,27 | 1,32 | |||||||||||
| JAD (K) 5.36 | 5,20 | 48,03 | 63,15 | 5,50 | 38,74 | 0,31 | 93,70 | 2,06 | 2,51 | |||||||||||
| JAD (K) 6.50 | 5,35 | 48,03 | 63,15 | 6,26 | 61,33 | 0,31 | 109,13 | 3,01 | 3,38 | |||||||||||
| JAD (K) 6.50.10 | 5,35 | 48,03 | 63,15 | 6,26 | 51,65 | 0,39 | 106,92 | 2,85 | 3,54 | |||||||||||
| JAD (K) 14.163 | 8,66 | 57,76 | 71,65 | 88,11 | 12,75 | 265,77 | 0,31 | 423,29 | 10,41 | 12,84 | ||||||||||
| JAD (K) 14.163.10 | 8,66 | 57,76 | 71,65 | 88,11 | 12,75 | 195,83 | 0,39 | 365,53 | 12,52 | 13,21 | ||||||||||
| JAD (K) 15.177.10 | 13,39 | 48,62 | 80,20 | 103,94 | 16,00 | 381,98 | 0,39 | 771,18 | 21,42 | 34,03 | ||||||||||
| JAD (K) 15.177.10.75 | 13,39 | 19,09 | 50,67 | 74,41 | 16,00 | 177,54 | 0,39 | 496,04 | 13,68 | 17,17 | ||||||||||
| JAD (K) 15.177.10.100 | 13,39 | 28,94 | 60,51 | 84,25 | 16,00 | 242,10 | 0,39 | 590,84 | 17,30 | 24,04 | ||||||||||
| JAD (K) 26.480 | 22,05 | 57,48 | 80,31 | 113,78 | 20,00 | 832,82 | 0,31 | 1457,61 | 40,87 | 38,38 | ||||||||||

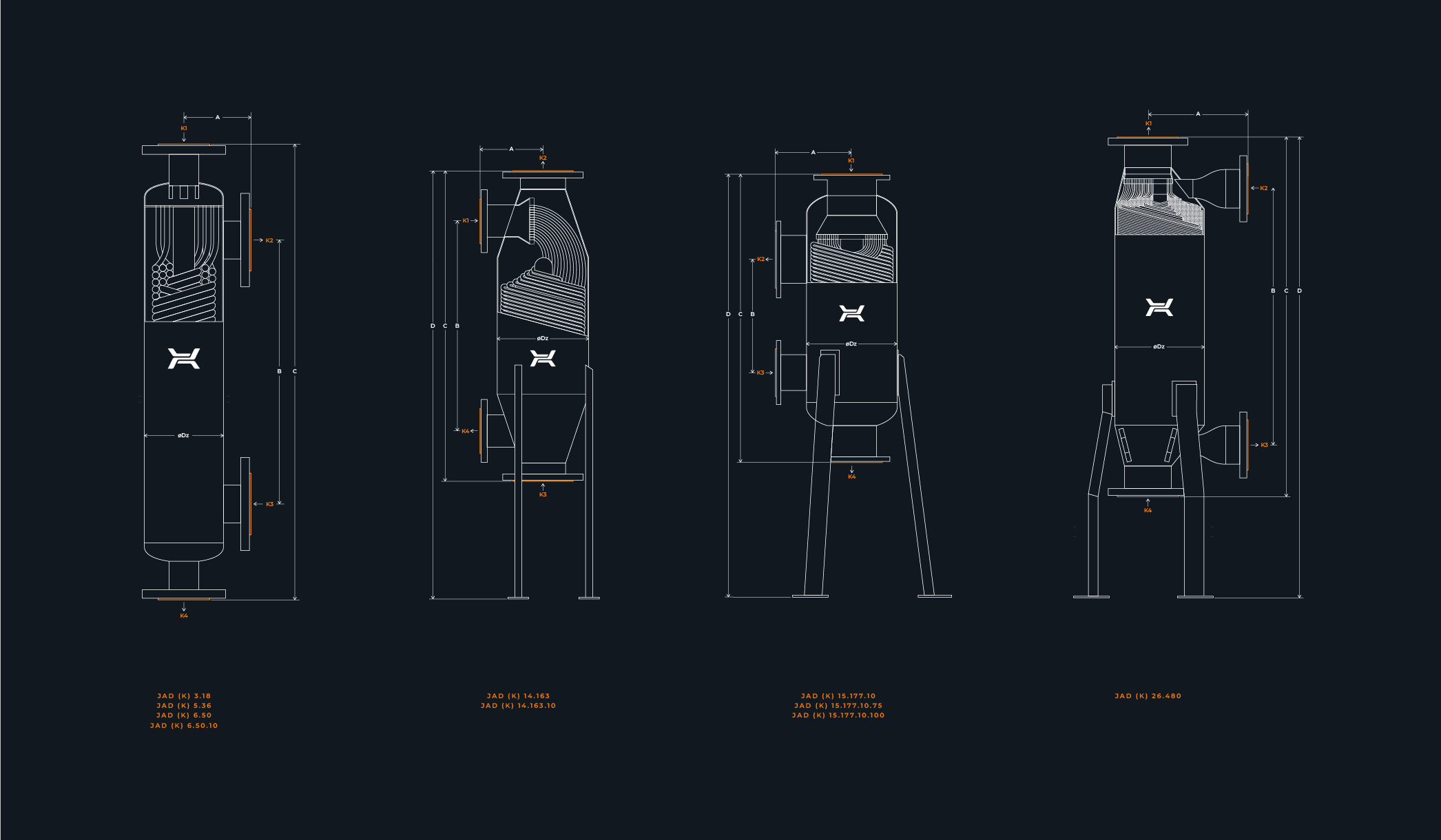

Technický výkres
Informační list výrobku
Typová řada
