JAG F

La série JAG F d’échangeurs de chaleur à plaques et joints est une nouvelle solution révolutionnaire qui permet non seulement d’augmenter la turbulence du flux mais aussi d’élargir la surface de transfert de chaleur.

JAG F

La série JAG F d’échangeurs de chaleur à plaques et joints est une nouvelle solution révolutionnaire qui permet non seulement d’augmenter la turbulence du flux mais aussi d’élargir la surface de transfert de chaleur.

La conception innovante du gaufrage de la plaque d’échange JAG, qui est le résultat de plus de six années de développement du produit, permet d’obtenir un échangeur de chaleur plus compact, plus léger et surtout plus efficace qui s’adapte parfaitement aux exigences de chacun. La nouvelle géométrie à canaux « dentelés » augmente la turbulence du flux, ce qui améliore le transfert de chaleur et réduit également la formation de dépôts.

Un avantage supplémentaire est l’augmentation de la surface de transfert de chaleur et la réduction des pertes de charge globales. L’échangeur de chaleur à plaques et joints JAG F se caractérise également par un certain nombre de solutions techniques du bâti qui font de l’échangeur de chaleur à plaques et joints à haut rendement JAG F une solution fiable dans de nombreuses applications.

Caractéristiques

  • rendement thermique élevé grâce à la conception innovante du gaufrage de la plaque d’échange
  • solutions techniques facilitant l’assemblage et l’exploitation de l’échangeur de chaleur
  • possibilité d'adapter la structure de l’échangeur aux paramètres de fonctionnement requis de l'installation en sélectionnant le nombre et la taille appropriés des plaques d’échange
  • plaques d’échange en acier inoxydable ou en titane pour une utilisation dans des systèmes avec des fluides agressifs ou des piscines avec de l’eau salée
  • structure démontable – permet le nettoyage et un éventuel agrandissement
  • large gamme de produits

Conception

  • Un rouleau métallique
    Un rouleau métallique
    sur les plus grands modèles – permet de déplacer facilement la plaque arrière, ce qui réduit le temps et les efforts d’entretien. Les rouleaux étant munis de patins en téflon ou en polyamide qui stabilisent la plaque arrière.
    Un rouleau métallique
  • Un pied en U
    Un pied en U
    facilite l’assemblage de l’ensemble des plaques. Il est également utilisé pour fixer l’échangeur de chaleur à la plate-forme de montage
    Un pied en U
  • Des pieds de montage supplémentaires à l’avant
    Des pieds de montage supplémentaires à l’avant
    stabilisent l’échangeur de chaleur et permettent de le fixer solidement à la plate-forme de montage
    Des pieds de montage supplémentaires à l’avant
  • Un profilé de barre de positionnement spécial
    Un profilé de barre de positionnement spécial
    est utilisé pour suspendre les plaques d’échange sur les plus grands modèles. Sa fonction est également de positionner correctement les plaques. Il fait partie d'un système de positionnement à cinq points
    Un profilé de barre de positionnement spécial
  • Une rondelle de protection
    Une rondelle de protection
    permet de dévisser les vis de fixation rapidement et facilement
    Une rondelle de protection
  • Plaques avant et arrière du bâti
    en acier au carbone peint, autres couleurs disponibles sur demande
  • Taille de raccords: de DN32 jusqu’à DN250
JAG F
Conception

Méthode des éléments finis

L’optimisation de la construction en termes de résistance, surtout par l’amélioration de la répartition des contraintes sur les plaques du bâti et la modification de la répartition des éléments de fixation a été effectué par l’utilisation de la méthode des éléments finis (Analyse MEF), ce qui a permis d’étendre les paramètres de fonctionnement de l’appareil.

Méthode des éléments finis

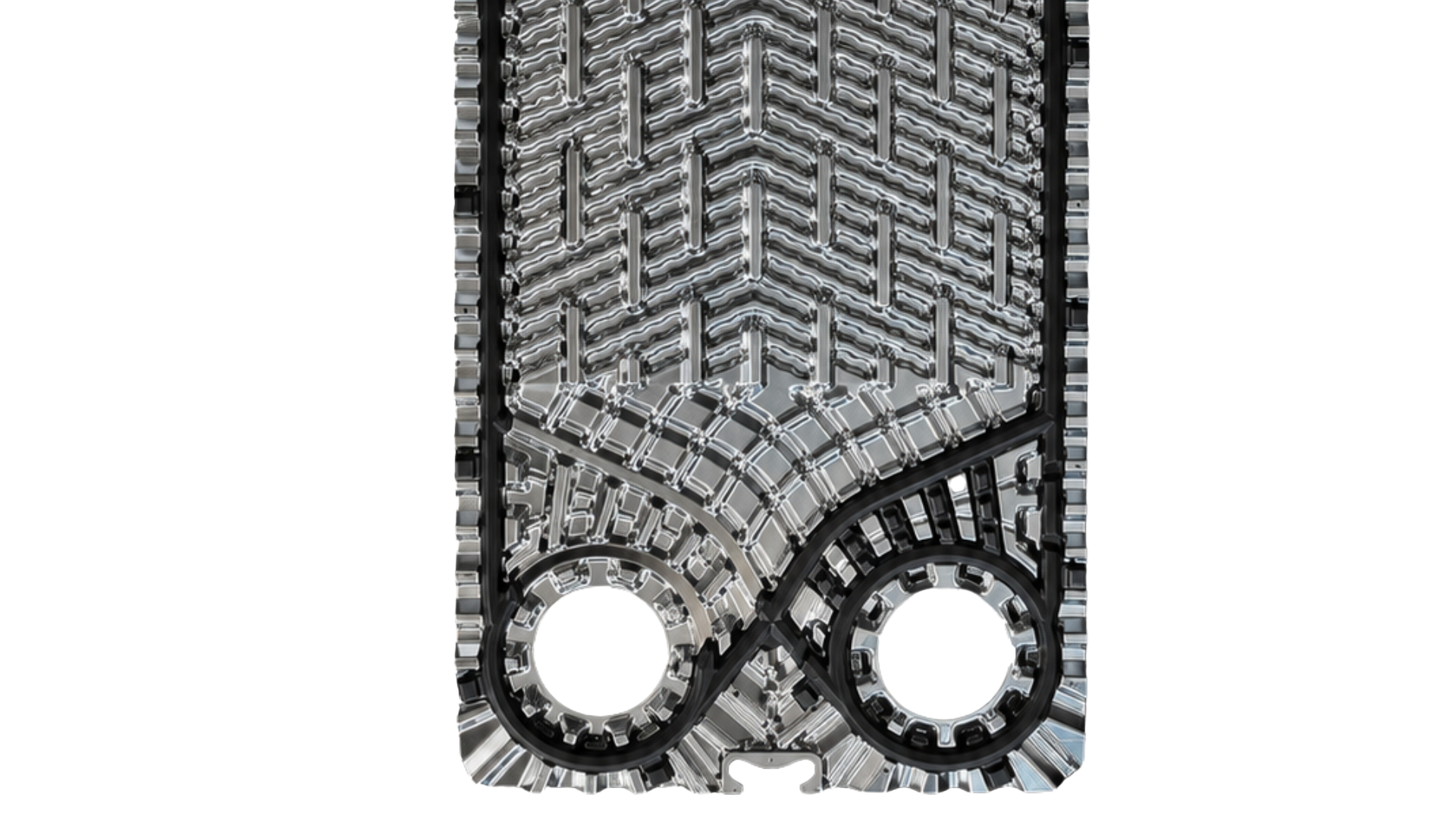

Plaque JAG – réinventée

  • Modèle de gaufrage innovant JAG
    Modèle de gaufrage innovant JAG
    Modèle de gaufrage innovant JAG
  • Système de positionnement triple des plaques chauffantes
    Système de positionnement triple des plaques chauffantes
    Système de positionnement triple des plaques chauffantes
  • Zone de distribution améliorée
    Zone de distribution améliorée
    Zone de distribution améliorée
  • Surface d’étanchéité optimisée
    Surface d’étanchéité optimisée
    Surface d’étanchéité optimisée
  • Renforcement supplémentaire de la structure de la plaque
    Renforcement supplémentaire de la structure de la plaque
    Renforcement supplémentaire de la structure de la plaque
  • Système hybride breveté de fixation du joint
    Système hybride breveté de fixation du joint
    the new patented gasket features two mounting methods and optimized, unique shape
    Système hybride breveté de fixation du joint
  • Système de positionnement à cinq points
    Système de positionnement à cinq points
    Système de positionnement à cinq points
  • Raccordements 32–250 mm
Plaque JAG
Plaque JAG – réinventée

Conception du joint

  • Méthode lock-in
    Méthode lock-in
    - des ergots spécialement conçues sont enfoncées dans les encoches appropriées de la plaque d’échange. Les verrous lock-in stabilisent le joint sur la plaque pendant l’assemblage.
    Méthode lock-in
  • Méthode lock-on
    Méthode lock-on
    - un clip en forme de T s’accroche sur le fragment correspondant du bord profilé de la plaque chauffante en fixant le joint sur le côté vertical de la plaque. Cela rend le montage plus facile et plus rapide
    Méthode lock-on
  • Une forme de joint optimisée et unique
    Une forme de joint optimisée et unique
    – assure une etancheite parfaite meme dans les applications a haute pression
    Une forme de joint optimisée et unique
  • Les plus hautes normes de production
    materiaux de grande qualite et livraison fiable
Joints d’étanchéité
Conception du joint

Applications
