DC- wymienniki ciepła z podwójnym obiegiem
Wymienniki ciepła typu Dual Circuit to zaawansowane, lutowane wymienniki płytowe, które łączą dwa niezależne obiegi czynnika chłodniczego ze wspólnym obiegiem po stronie wtórnej.
Ich konstrukcja zapewnia pełny przepływ przeciwprądowy przy zachowaniu wysokiej sprawności zarówno przy pełnym, jak i częściowym obciążeniu. To rozwiązanie łączy kompaktową budowę z elastycznością pracy i zwiększoną niezawodnością całego układu.
Cechy
- Wysoka sprawność przy pełnym i częściowym obciążeniu
- Praca w dwóch obiegach
- Zaprojektowany w celu zmniejszenia ryzyka uszkodzeń spowodowanych zamarzaniem
- Kompaktowa konstrukcja „dwa w jednym” – mniej rur i prostszy montaż
- Niższe koszty instalacji i serwisu
- Optymalna wymiana ciepła dzięki symetrycznemu przepływowi

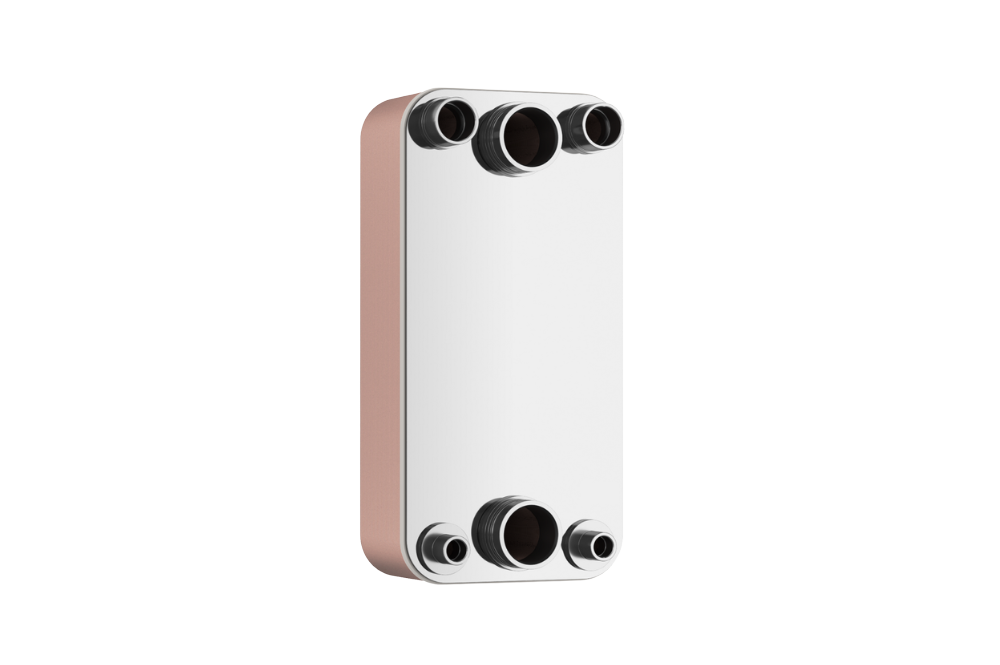

Budowa
-
Płyty grzewcze
-
Płyty osłonowe
-
Przyłącza chłodnicze
-
Przyłącza wodne
Przepływ czynników w wymienniku DC
1. Schemat przepływu czynników wewnątrz wymiennika DC podczas jednoczesnej pracy obu obiegów czynnika chłodniczego.
2. Schemat przepływu czynników wewnątrz DC podczas pracy tylko jednego obiegu czynnika chłodniczego.
Schemat systemu DC – praca obu obiegów
W większych systemach chłodniczych często stosuje się dwa niezależne obiegi czynnika, aby lepiej reagować na zmienne obciążenie i zwiększyć niezawodność instalacji. W razie awarii jednego obiegu drugi nadal utrzymuje wydajność.
Tradycyjne rozwiązania, takie jak dwa wymienniki równolegle, zajmują więcej miejsca i zwiększają ryzyko zamarzania przy pracy częściowej. Wymienniki ciepła Dual Circuit integrują oba obiegi wewnątrz jednego urządzenia, jednocześnie zachowując pełen przepływ przeciwprądowy i równomierny kontakt z czynnikiem wtórnym.
